Маркировка шины

Любая шина вне зависимости от назначения, типа и предприятия-изготовителя маркируется в соответствии с нормативной документацией и Правилами N 30 ЕЭК ООН (ГОСТ Р 41.30—99) для легковых и легких грузовых шин.

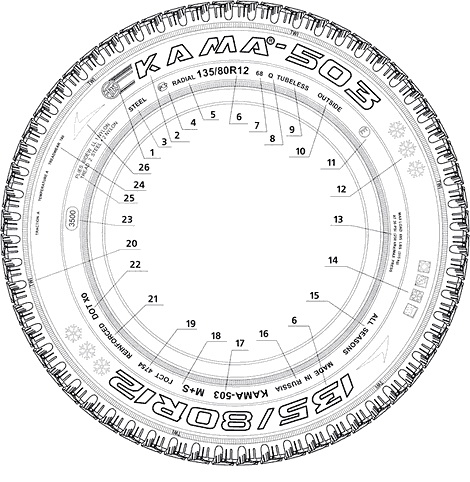

Рисунок 5 — Обязательная маркировка легковых и легких грузовых шин

1. Товарный знак;
2. Товарная марка;
3. Обозначения STEEL или STEEL BELTED на шинах с металлическим кордом;
4. Обозначение нормативного документа, по которому изготавливается шина — национальный знак соответствия при обязательной сертификации;
5. Обозначение RADIAL радиальная конструкция шины;
6. Обозначение размера шины в соответствии с нормативным документом;
   • 135 — ширина профиля шины в миллиметрах (либо встречается в дюймах);
   • 12 — посадочный диаметр шины или наружный диаметр обода в дюймах;
   • 80 — серия шины (отношение Н/В); если серия шины более 80, это значение пропускают (195R15)
   • R обозначает радиальную шину, для диагональных шин буква D не ставится;
   • Буквы С или LT (Light Truck), стоящие после серии шины, обозначает легкую грузовую шину;
7. Индекс нагрузки — условное цифровое обозначение максимальной нагрузки, на которую рассчитана шина (от 0 до 130);
8. Категория скорости — условное обозначение максимальной скорости, на которую рассчитана шина (заглавными буквами латинского алфавита за исключением букв I, О, X);
9. Тип шины (TUBELESS — бескамерная шина, TUBE TYPE — камерная шина);
10. Обозначения OUTSIDE (side facing outwards) — внешняя сторона шины или INSIDE (side facing inwards) — внутренняя сторона шины располагаются на шинах с асимметричным рисунком протектора. Эти надписи говорят о том, какая боковина шины должна быть снаружи, а какая — изнутри по отношению к автомобилю;
11. Знак официального утверждения типа шины в соответствии с Правилами № 30 ЕЭК ООН (Единообразные предписания, касающиеся официального утверждения шин для легковых автомобилей и их прицепов), где цифра в круге — код страны, предоставившей официальное утверждение, а цифры вне круга — номер официального утверждения;
12. Пиктограмма для шин с зимним рисунком протектора;
13. Максимальная нагрузка в фунтах (кгс) при максимальном давлении в шине в фунтах/кв. дюйм (кПа);
14. Пиктограмма для шин со всесезонным рисунком протектора;
15. Обозначение ALL SEASONS на всесезонных шинах;
16. Название страны — изготовителя;
17. Модель шины;
18. Обозначение M+S (грязь+снег) — эксплуатация в зимних условиях;
19. Обозначение нормативного документа — ГОСТ или ТУ предприятия-изготовителя;
20. Обозначения TWI (Tread Wear Indication) указывают места расположения индикаторов износа на дне канавок протектора. Индикаторы выполнены в виде выступов величиной, соответствующей остаточной глубине рисунка протектора для разных типов шин, при достижении которой эксплуатация их должна быть прекращена;
21. Обозначение REINFORCED на усиленных шинах или на шинах с повышенной несущей способностью;
22. DOT XO — стандарт США;
23. Обозначение даты изготовления состоит из четырёх цифр, из которых первые две обозначают неделю, а вторые две — год изготовления;
24. Тяго-, термо-, износостойкость по стандартам США;
25. Применяемые материалы и количество слоев из них в брекере и каркасе;
26. Направление вращения шины при движении автомобиля вперед;

Размеры и характеристики шин для каждой конкретной марки автомобиля рекомендованы его предприятием-изготовителем, и отступать от этих норм не следует, так как в них заложены номинальные показатели устойчивости, управляемости, проходимости автомобиля во всем диапазоне его скоростей.
